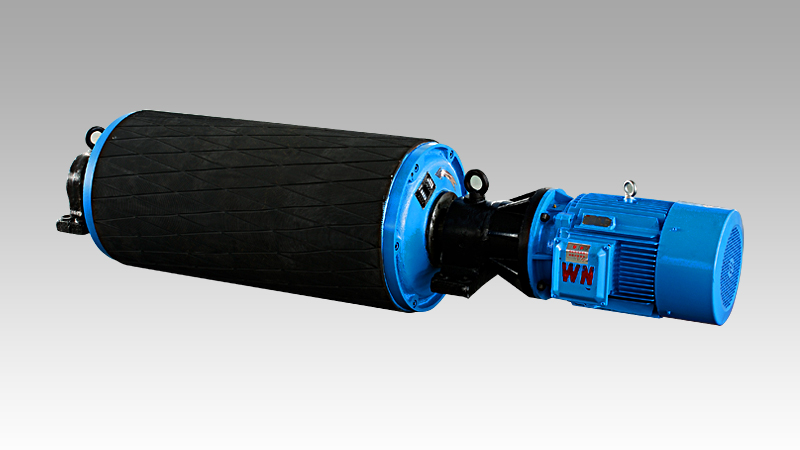

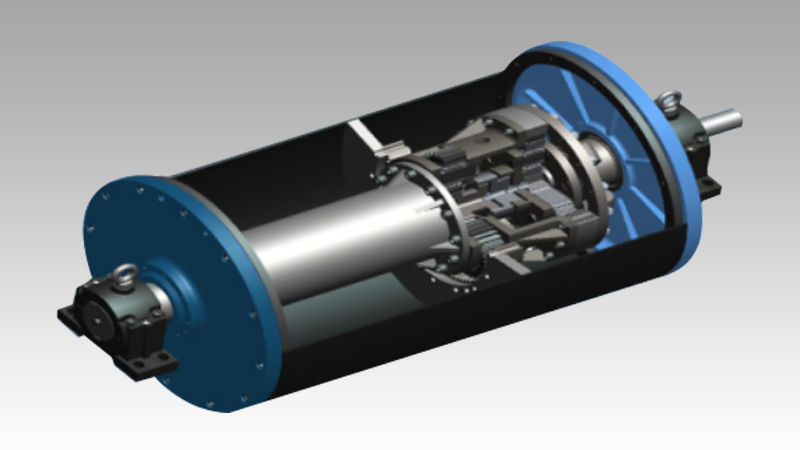

YTH型外裝式減速滾筒
外裝式減速滾筒、電滾筒工作的環境溫度為-20°C+40°C，輸送物料的溫度不超過60°C,使用地點的 海拔高度一般不超過1000米，如果工作環境與上述不符，請與本公司聯系。
產品詳情
YTH型外裝式減速滾筒參數表
Parameter List
滾筒直徑D mm |
帶寬B mm |
功率P KW |
滾筒表面線速度V ( m/s ) |
|||||||||||
|
0.32 0.4 0.5 0.63 0.8 1.0 1.25 |
1.6 |
2.0 2.5 3.15 4.0 |
||||||||||||
|
Φ320 |
400 500 650 800 |
2.2 3.0 4.0 |
V |
V |
V |
V |
V |
V |
V |
V |
V |
|||
|
5.5 7.5 |
V |
V |
V |
V |
V |
V |
V |
V |
V |
|||||
|
Φ400 |
400 500 650 800 |
2.2 3.0 4.0 |
V |
V |
V |
V |
V |
V |
V |
V |
V |
V |
||
|
5.5 7.5 |
V |
V |
V |
V |
V |
V |
V |
V |
V |
V |
||||
|
Φ500 |
500 650 800 1000 |
2.2 3.0 4.0 |
V |
V |
V |
V |
V |
V |
V |
V |
V |
V |
||
|
5.5 7.5 11 |
V |
V |
V |
V |
V |
V |
V |
V |
V |
V |
||||
|
15 |
V |
V |
V |
V |
V |
V |
V |
V |
||||||
|
18.5 22 30 37 |
V |
V |
V |
V |
V |
V |
V |
|||||||
|
Φ630 |
650 800 10001200 1400 |
5.5 7.5 |
V |
V |
V |
V |
V |
V |
V |
V |
V |
V |
||
|
11 15 |
V |
V |
V |
V |
V |
V |
V |
V |
V |
V |
||||
|
650 800 10001200 1400 1600 |
18.5 22 30 37 |
V |
V |
V |
V |
V |
V |
V |
||||||
|
45 55 |
V |
V |
V |
V |
V |
V |
V |
V |
||||||
|
Φ800 |
800 1000 1200 1400 |
5.5 7.5 |
V |
V |
V |
V |
V |
V |
V |
V |
V |
|||
|
11 15 |
V |
V |
V |
V |
V |
V |
V |
V |
V |
|||||
|
800 1000 12001400 16001800 |
18.5 22 30 37 |
V |
V |
V |
V |
V |
V |
|||||||
|
45 55 |
V |
V |
V |
V |
V |
V |
V |
|||||||
|
75 90 110 132 |
V |
V |
V |
V |
V |
|||||||||
|
160 |
V |
V |
V |
|||||||||||
|
Φ1000 |
10001200 1400 16001800 |
30 37 |
V |
V |
V |
V |
V |
|||||||
|
45 55 |
V |
V |
V |
V |
V |
V |
||||||||
|
75 90 110 132 |
V |
V |
V |
V |
V |
|||||||||
|
160 |
V |
V |
V |
|||||||||||
YTH型外裝式減速滾筒分類表
Classifying List

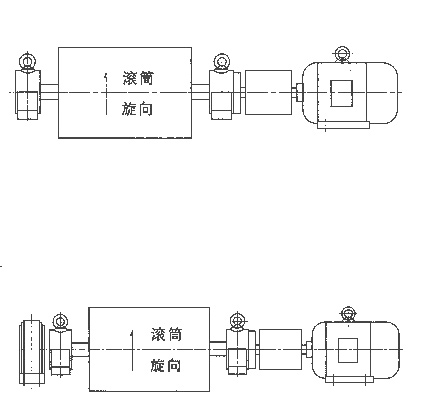

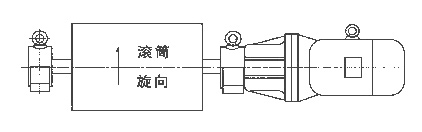

YTH - 1 臥式直列型 Horizontal & in-line type |
型號 |
名稱 Name |
|
 |
YTH-IG |
臥式直列聯軸器型 |
|
|
YTH-IY |
臥式直列液力偶合器型 |
||
|
YTHN-IG |
臥式直列逆止聯軸器型 |
||
|
YTHN-IY |
臥式直列逆止液力偶合器型 |
||
|
YTHZ-IG |
臥式直列制動聯軸器型 |
||
|
YTHZ-IY |
臥式直列制動液力偶合器型 |
||
|
YTHNd-IG |
臥式直列低速逆止聯軸器型 |
||
|
YTHNd-IY |
臥式直列低速逆止液力偶合器型 |
||
|
YTH -II 立式電機型 Verticd motor type |
型號 |
名稱 Name |
備注 |
 |
YTH-IIG |
||
|
YTHN-IIG |
立式電機型 |
功率限于55kW以下 |
|
|
YTHZ-IIG |
Limited to below 55kW power |
||
|
YTHNd-IIG |
|||
|

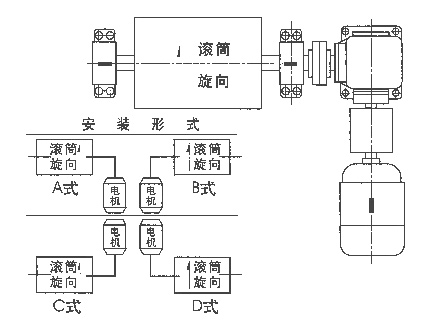

YTH - III 臥式垂直型 Horizontal & vertical type |
型號 |
名稱 Name |
|
 |
YTH-IIIG |
臥式垂直聯軸器型 |
|
|
YTH-IIIY |
臥式垂直液力偶合器型 |
||
|
YTHN-IIIG |
臥式垂直逆止聯軸器型 |
||
|
YTHN-IIIY |
臥式垂直逆止液力偶臺器型 |
||
|
YTHZ-IIIG |
臥式垂直制動聯軸器型 |
||
|
YTHZ-IIIY |
臥式垂直制動液力偶臺器型 |
||
|
YTHNd-IIIG |
臥式垂直低速逆止聯軸器型 |
||
|
YTHNd-IIIY |
臥式垂直低速逆止液力偶合器型 |
||

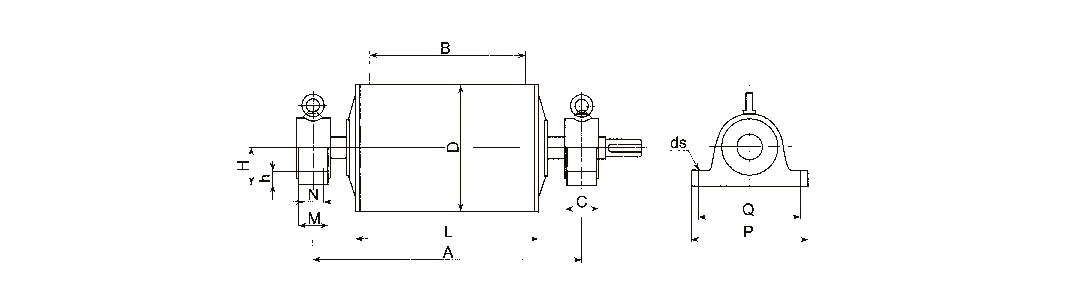

YTH型外裝式減速滾筒安裝外形尺寸
Mounting External Size
D |
B |
A |
L |
H |
C |
M |
N |
P |
Q |
h |
ds |
|
Φ320 Φ400 |
400 |
750 |
500 |
120 |
110 |
90 |
340 |
280 |
35 |
Φ27 |
|
|
500 |
850 |
600 |
|||||||||
|
650 |
1000 |
750 |
|||||||||
|
800 |
1300 |
950 |
|||||||||
|
Φ500 |
500 |
850 |
620 |
120 |
120 |
90 |
340 |
280 |
35 |
Φ27 |
|
|
650 |
1000 |
750 |
|||||||||
|
800 |
1300 |
950 |
|||||||||
|
1000 |
1500 |
1150 |
|||||||||
|
Φ630 |
650 |
1000 |
750 |
120 |
120 |
90 |
- |
340 |
280 |
35 |
Φ27 |
|
Φ630 |
800 |
1300 |
950 |
140 |
140 |
130 |
80 |
400 |
330 |
35 |
Φ27 |
|
1000 |
1500 |
1150 |
|||||||||
|
1200 |
1750 |
1400 |
160 |
160 |
150 |
90 |
440 |
360 |
50 |
Φ34 |
|
|
1400 |
2000 |
1600 |
|||||||||
|
1600 |
2200 |
1800 |
|||||||||
|
1800 |
2400 |
2000 |

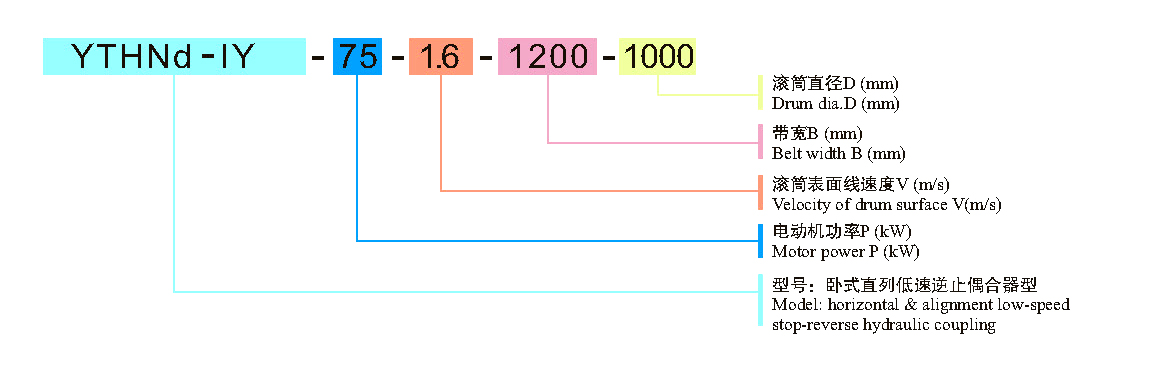

YTH型外裝式減速滾筒訂貨代號
Ordel Symbol
說明Notes
1、逆止型'的滾筒旋向與本廠標準不同時，需在訂貨時注明。
If you need the stop-reverse motorized drum with rotating direction different from the above,this must be given at order.
2、YTH-III型滾筒中，按電機安裝形式不同分四種形式，需在訂貨時注明。
You should note the type ofYTH-III at order because it is divided into four type.
